Connection solaire

Pierre

@Antoun en relisant je vois que tu veux inverser les connexions et ne pas brancher la batterie à la sortie batterie du MPPT 🤨

Si je comprends bien, certains MPPT ont une sortie "load" en plus de la sortie "battery" (perso j'ai déjà fait des installations en sites isolés sans réfléchir en connectant mes réseaux 12V sur la sortie load).

Et toi tu voudrais une sortie load 36V (je suis pas sûr que ça existe effectivement) pour charger la batterie ?

Antoun

La tension de la sortie Load est toujours égal à la tension de la batterie. On y branche dessus les consommables, comme le moteur. Il y a un amperage max, ainsi que protection Vmin Vmax
La sortie panneau va au panneau
La sortie batterie va à la batterie

Antoun

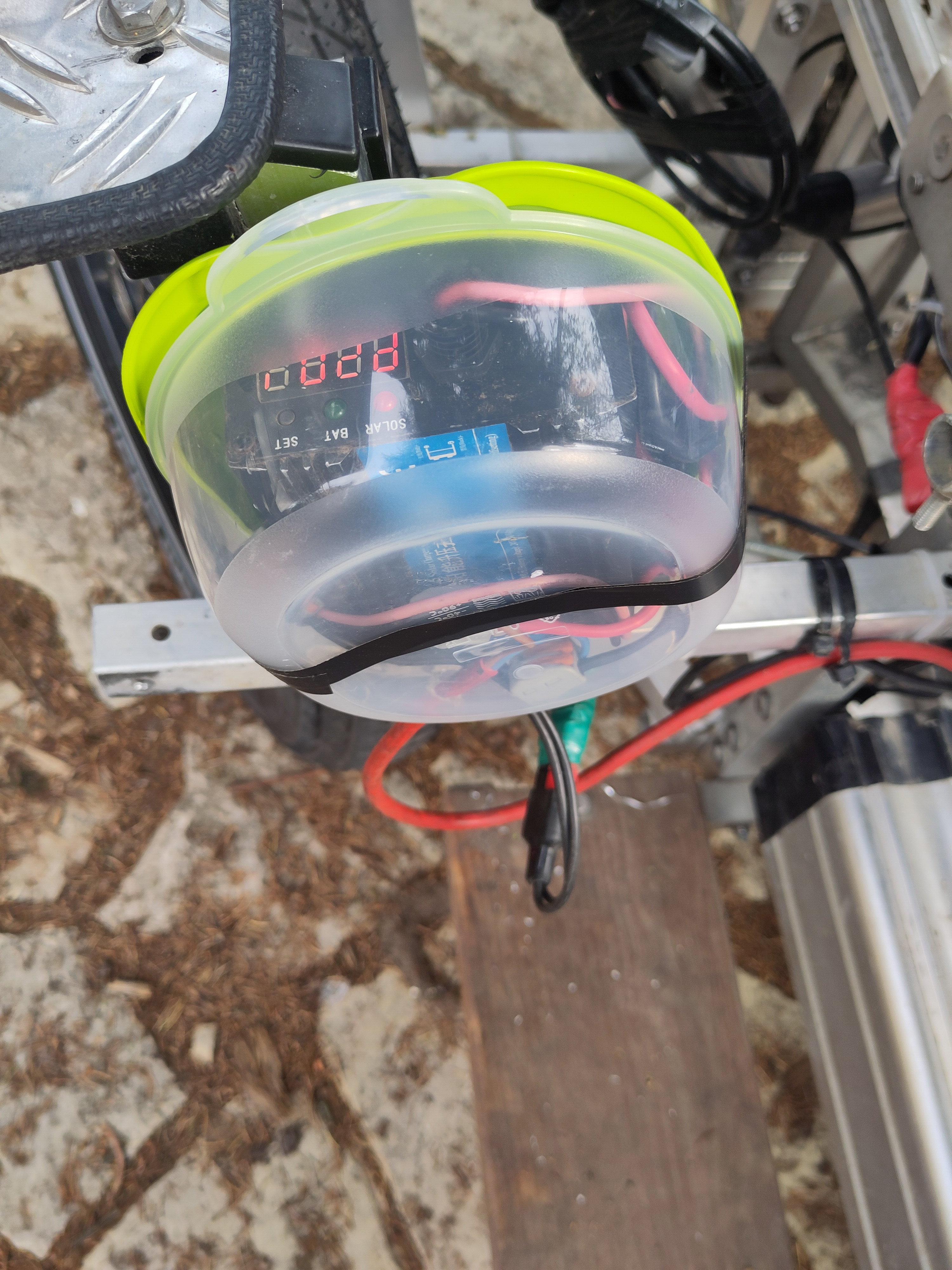

J'ai pu brancher le régulateur de charge classique proposé dans la nomenclature (par le port de charge). Ça fonctionne très bien.
J'ai toujours pour objectif de réaliser la recharge via le câble de puissance de la batterie. Car étant en montagne (Ariège), j'aimerais pouvoir à terme monter un direct drive.
J'ai encore des zones d'ombre sur la faisabilité électrique, notamment sur la dissipation d'énergie de la génératrice, sur la gestion électronique et aussi pour la recharge cumulé via le câble de puissance batterie.
J'ai regardé le schéma unifilaire d'Adrien mais je n'arrive pas à bien l'interpréter

GregoryBARRIER

Antoun attention, si le courant n'est pas bridé (de la fonction génération du direct drive), cela grille le bms (plusieurs cas de retour d'expérience).

youen

Antoun J'ai toujours pour objectif de réaliser la recharge via le câble de puissance de la batterie

Je ne comprends pas trop la démarche, si le BMS n'est pas prévu pour (port de recharge séparé), comment comptes tu faire ? Ou alors tu veux justement changer le BMS ?

youen

Je me demande si un BMS à port commun (charge et décharge sur le même port du BMS) n'est pas plus adapté pour les forts courants de recharge ? Car ce port servant aussi à la décharge (il doit donc pouvoir supporter un courant important), est ce que ça voudrait dire qu'il supporte aussi un courant important lors de la recharge ? Cela dit, il existe sans doute aussi des BMS avec port de recharge séparé qui supportent de fortes intensité de charge (mais pas forcément le cas sur toutes les batteries du commerce... et souvent on n'a pas l'info)

Antoun

Oui j'ai déjà changé le BMS par un port commun. Simple et rapide à faire.
Sur port séparé, suffit de constater le diamètre du fil de recharge pour réaliser que, 5A de charge c'est bien le maximum ;)
